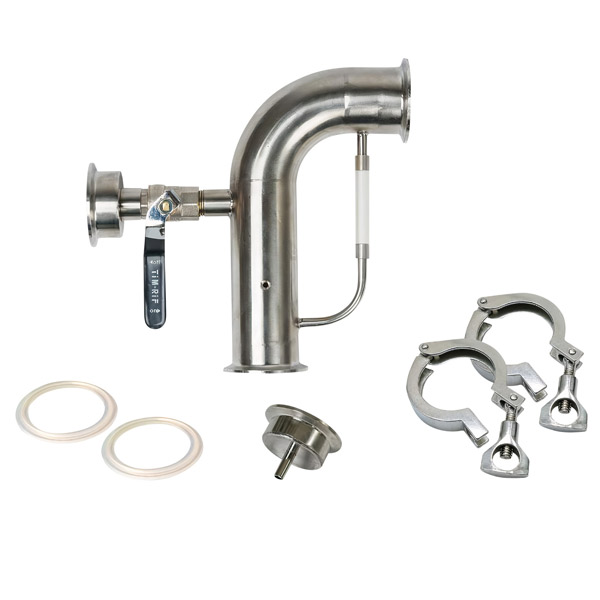

Узел отбора по пару и жидкости 2 дюйма

Узел отбора по пару и жидкости 2 дюйма. Отбор по жидкости намного упрощает процесс отбора голов, отбор по пару позволяет оставить ароматы. Узел позволяет комбинировать процесс отбора. Так же конечный продукт при отборе по жидкости или пару получается намного чище, за счет возврата флегмы в царгу, которая в свою очередь участвует в тепло масса обмене.

Кламп соединение на 2 дюйма.

Предварительно перед использованием промыть и все резьбовые соединения обмотать фум-лентой.
Для отбора по пару Узел отбора помещают между царгой и дефлегматором, на дефлегматор сверху надевают крышку с трубкой связи с атмосферой, закрепляют все соединения хомутами.

Далее к кламповому соединению (после шарового крана) присоединяют отвод 90 градусов и к нему холодильник, так же закрепив все хомутами. На узел отбора по жидкости накручивается заглушка.

Для отбора по жидкости необходимо перекрыть шаровый кран для отбора по пару. К носику для отбора по жидкости присоедините игольчатый кран и доохладитель (в комплект не входит).

Также поместите узел отбора на царгу и с верху присоедините дефлегматор или холодильник, подведите охлаждение.

Подробное видео о работе с узлами отбора
